梯形絲杠 & 英制絲杠

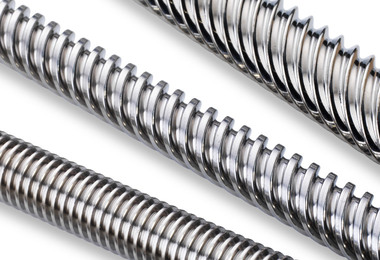

好的絲桿螺母沒有頂尖品質的梯形絲杠也不能發揮作用。Thomson BSA英制絲杠由 300 系列不銹鋼制成，擁有高光面漆與極佳的抗腐蝕能力。 英制絲杠標準尺寸從 3/16 英寸至 3英寸（直徑）一應俱全。 所有梯形英制絲杠都極其精確，可達到每英尺 0.003 英寸的精確度。 我們在絕大多數英制絲杠尺寸上使用最佳的線型，以在使用我們的聚合物螺母時，實現最佳性能。 我們同樣可按用戶的要求配置英制絲杠主體的端部。
Thomson Linear Motion Optmized
讓 Thomson 幫您做出選擇！
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
梯形絲杠規格（公制）：
| 直徑 (mm) |
導程 (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | |
| 10 | X | X | X | X | X | X | X | |||||||
| 12 | X | X | X | X | X | X | X | X | ||||||
| 16 | X | X | X | X | X | X | ||||||||
| 20 | X | X | X | X | X | X | ||||||||
| 24 | X | |||||||||||||
規格:
| 直徑 (in) | 導程 (英寸, 除非另有說明) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm | .083 | .100 | .125 | .167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 1.20 | 2.00 | |
| 3/16 | X | |||||||||||||||
| 1/4 | X | X | X | X | ||||||||||||
| 5/16 | X | X | X | X | ||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | X | X | ||||
| 7/16 | X | X | X | |||||||||||||
| 1/2 | X | X | X | X | X | X | X | |||||||||
| 5/8 | X | X | X | X | X | |||||||||||
| 3/4 | X | X | X | X | X | X | X | |||||||||
| 1 | X | X | X | X | X | X | ||||||||||
| 1 1/4 | X | X | ||||||||||||||
| 1 1/2 | X | X | X | X | ||||||||||||
| 2 | X | |||||||||||||||
| 2 1/4 | X | |||||||||||||||
| 2 1/2 | X | |||||||||||||||
| 2 3/4 | X | |||||||||||||||
| 3 | X | |||||||||||||||
梯形絲杠與英制梯形絲杠概覽
- 英制絲杠精度可達每英尺 0.003 英寸
- 大部分英制絲杠尺寸均采用最優螺紋設計
- 使用 300 系列不銹鋼
- 英制絲杠具高亮面漆，抗腐蝕性能極佳
